Как установить и подключить фаркоп: схемы распиновки и пошаговый гайд

Содержание

• Что такое фаркоп и для чего он нужен
  • Эксплуатация: возможности и ограничения
• Механическая установка: пошаговый гайд
  • Необходимый инструментарий
  • Порядок механического монтажа
• Электронное подключение: профессиональный подход
  • Блок согласования (Smart Box) – почему он нужен
• Схемы распиновки и питания
  • Виды розеток: 7 пин vs 13 пин
  • Распиновка 7-контактной розетки (Стандарт UA/EU)
  • Распиновка 13-контактной розетки (Расширенный функционал)

Установка и подключение фаркопа — это техническая задача, требующая точности. Хотя многие автовладельцы пытаются выполнить монтаж самостоятельно, ошибочное соединение может привести не только к некорректной работе поворотников прицепа, но и к серьезным проблемам с электроникой самого автомобиля, замыканиям или аварийным ситуациям на дороге. Эта статья поможет вам сделать все профессионально и безопасно.

Что такое фаркоп и для чего он нужен

Фаркоп (официально — тягово-сцепное устройство, ТСУ) — это узел, предназначенный для буксировки прицепов, крепления велокреплений или транспортировки различных грузов за пределами багажника. Он является стандартом для внедорожников, кроссоверов, а также часто устанавливается на легковые автомобили.

Конструктивно фаркоп разрабатывается индивидуально для каждой марки и модели транспортного средства. Он состоит из двух основных частей: силовика (поперечной балки), который крепится болтами к раме или усилителям кузова, и сцепного шара, который монтируется на балку.

Подобрать модель фаркопа

Эксплуатация: возможности и ограничения

Установка фаркопа расширяет функционал вашего автомобиля. Он становится незаменимым для транспортировки квадроциклов, снегоходов, лодок, строительных материалов или габаритных грузов. Для путешественников фаркоп открывает возможность буксировать жилые трейлеры (караваны), превращая ваш внедорожник в полноценный дом на колесах.

Важно: Фаркоп нельзя рассматривать как «защитный элемент» для бампера во время ДТП. Это распространенная ошибка. При столкновении ТСУ передает энергию удара непосредственно на лонжероны или раму, минуя зоны деформации бампера, что часто приводит к более разрушительным последствиям для кузова, чем обычный контакт.

Механическая установка: пошаговый гайд

Для успешного монтажа выбирайте тягово-сцепное устройство, которое изготовлено именно для вашей марки и модели авто, поскольку универсальных решений не существует. Модельный фаркоп укомплектован всеми необходимыми крепежными отверстиями и фурнитурой для установки.

Необходимый инструментарий

• Смотровая яма, эстакада или подъемник;
• Конструкция фаркопа (балка + шар);
• Набор гаечных ключей (торцевых и рожковых) соответствующих размеров;
• Дрель и сверла по металлу (не всегда пригождаются, но пусть будут под рукой);
• Отвертки;
• Антикоррозийное средство (для обработки новых отверстий крепления);
• Пассатижи;
• Нож, термоусадочная трубка, изоляционная лента;
• Электрический паяльник или профессиональные обжимные инструменты.

Порядок механического монтажа

1. Загоните автомобиль на смотровую яму или подъемник.
2. Отключите питание от бортовой электросети, отсоединив от аккумулятора минусовую клемму.
3. Освободите багажное отделение от вещей и снимите обшивку в зоне задних фонарей.
4. Часто для монтажа силовика необходимо снять бампер, так как он будет мешать работе.
5. Приложите поперечную балку к месту крепления и проверьте совпадение отверстий.
6. Если по инструкции предусмотрены дополнительные отверстия, сделайте их дрелью и обязательно обработайте антикоррозийным средством.
7. Зафиксируйте поперечную часть ТСУ с помощью гаек, болтов и соответствующего размера ключей, четко соблюдая момент затяжки, указанный производителем.
8. Также необходимо сбалансировать нагрузку на раме автомобиля, чтобы обеспечить надежное крепление. Делаем несколько отверстий внутри багажного отделения и внизу, проводим обработку средством против коррозии. Далее добавляем и закрепляем усиливающие накладки и затягиваем все болты ключом.

Электронное подключение: профессиональный подход

В большинстве случаев производители укомплектовывают фаркопные конструкции полным комплектом электрики, однако иногда нужно всё покупать самостоятельно. В набор электронного соединения входит:

• пластина крепления;
• специальная розетка 7-жильная или 13-жильная;
• комплект необходимых монтажных материалов;
• схема подключения.

Бортовую сеть уже обесточили на предыдущем этапе. Теперь можно приступать к непосредственной настройке электрики. Нужно присоединить комплект проводов к штепсельной розетке и выполнить всё согласно прилагаемой схеме. Розетка закрепляется болтами на кронштейне и присоединяется к основной проводке.

Электроника для прицепов

Блок согласования (Smart Box) – почему он нужен

Это критически важный этап, который часто пропускают. На многих современных автомобилях (примерно с 2005 года выпуска) используется шина CAN, мультиплексная проводка и системы контроля целостности цепей фонарей. Если вы просто «врежетесь» в штатные провода, ECU автомобиля зафиксирует изменение сопротивления или несанкционированную нагрузку, что приведет к замыканию, переходу работы фонарей в аварийный режим или даже выходу из строя компьютера комфорта.

Блок согласования («Смарт Бокс» или Bypass Relay) — это электронный модуль, который подключается к штатной проводке ТОЛЬКО как сигнальное устройство. ОН НЕ ПОТРЕБЛЯЕТ МОЩНОСТЬ от штатной цепи фонарей. Вместо этого он получает сигнал и использует отдельное питание от аккумулятора, чтобы подавать напряжение на розетку фаркопа. Это полностью изолирует электрику автомобиля от электрики прицепа. Используйте только Smart Box для автомобилей с контролем ламп!

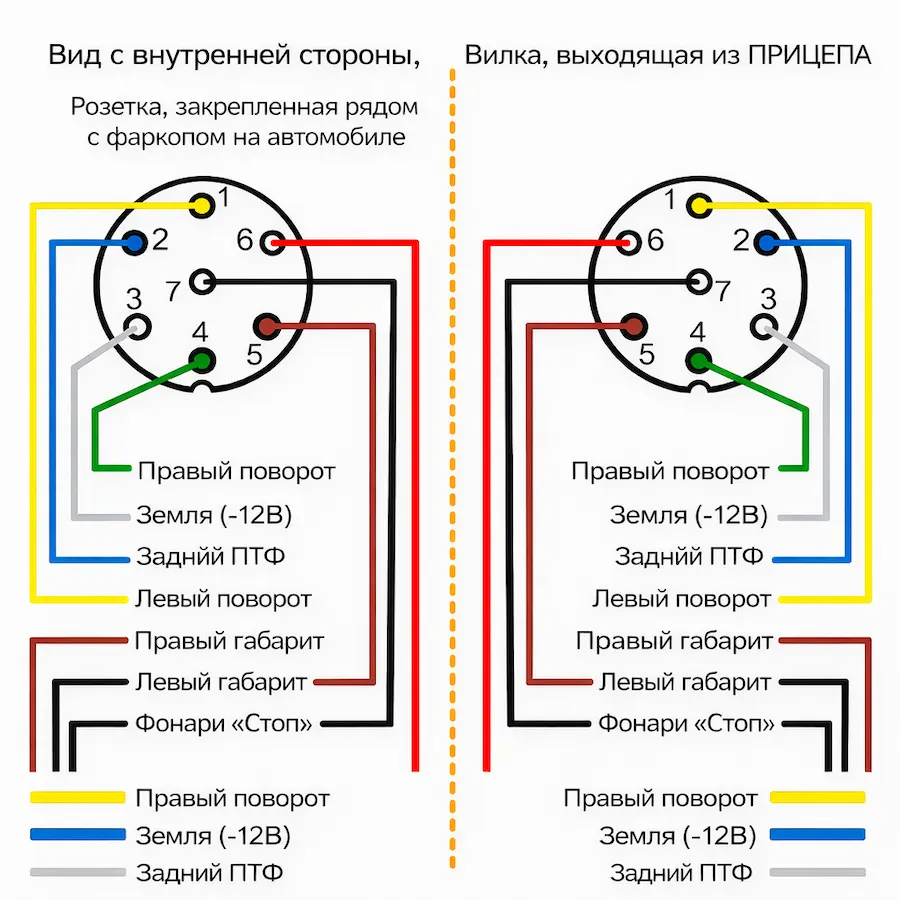

Схемы распиновки и питания

Для подключения розетки используйте специальное отверстие в днище багажника. Если оно не предусмотрено штатно, сделайте отверстие самостоятельно, обработайте края и используйте гермоввод. Далее выполните соединение в соответствии с выбранной схемой.

Виды розеток: 7 пин vs 13 пин

Как уже известно, используются розетки двух типов, которые соответственно различаются количеством контактов и необходимостью таких подключений.

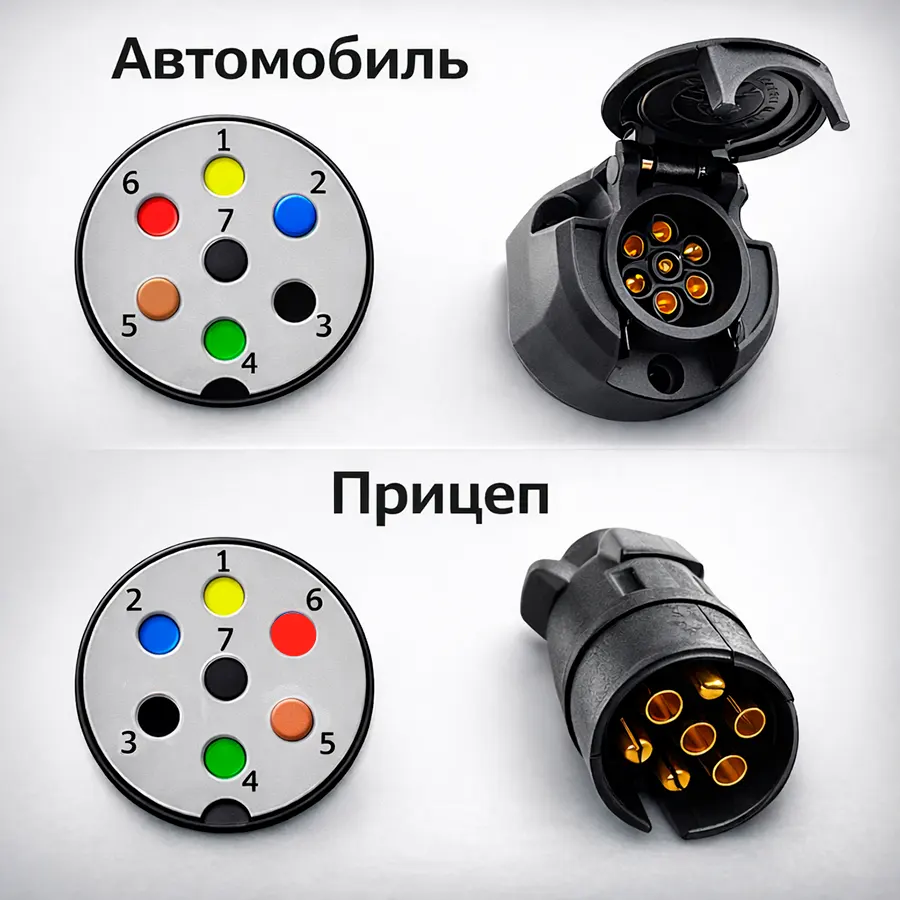

Распиновка 7-контактной розетки (Стандарт UA/EU)

Это наиболее используемый вид в Украине и Европе, поскольку он достаточно прост в подключении. Используется в основном в автомобилях отечественного производства и только для необходимых подсветок, отвечая исключительно за световую сигнализацию.

1. Левый поворот.
2. Питание положительным зарядом.
3. Питание отрицательным зарядом.
4. Правый поворот.
5. Правый габарит и подсветка номеров.
6. Тормозные сигналы (стоп).
7. Левый габарит.

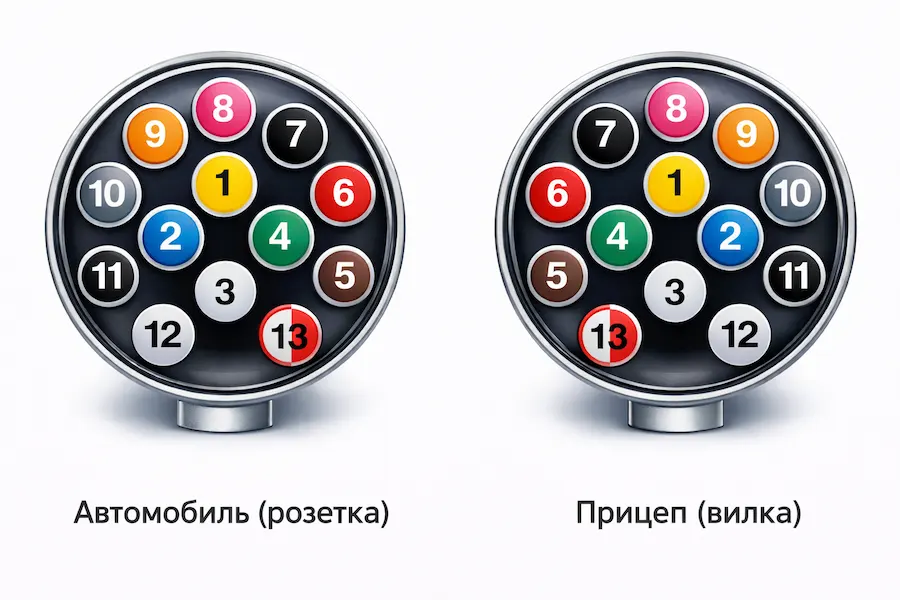

Распиновка 13-контактной розетки (Расширенный функционал)

Такие розетки используют в основном для американских машин или европейских караванов. Все из-за того, что довольно часто используют вместо обычного прицепа трейлеры (дома на колесах). Там требуется больше контактов: для противотуманного освещения, заднего хода, а также для подачи постоянного и коммутируемого питания на устройства внутри этого дома (например, холодильник).

1. Левый поворот и сигнализация аварийки.
2. Противотуманная подсветка.
3. Питание отрицательным зарядом (масса 35А).
4. Правый поворот.
5. Правый габарит и подсветка номеров.
6. Тормозные сигналы (стоп).
7. Левый габарит.
8. Подсветка заднего хода.
9. Постоянное питание положительным зарядом (+12В).
10. Коммутируемое питание (+12В от зажигания).
11. Питание отрицательным зарядом (масса 35А) для контакта 10.
12. Запасной свободный контакт.
13. Питание отрицательным зарядом (масса 35А) для контакта 9.

Проверка и изоляция: Обязательно проверьте все соединения тестером или лампочкой перед подключением аккумулятора. Для защиты проводов используйте качественную изоляционную ленту, термоусадку и, при необходимости, герметизирующие средства. Провода следует закрепить на стенках багажника, после чего можно закрывать обшивкой.
